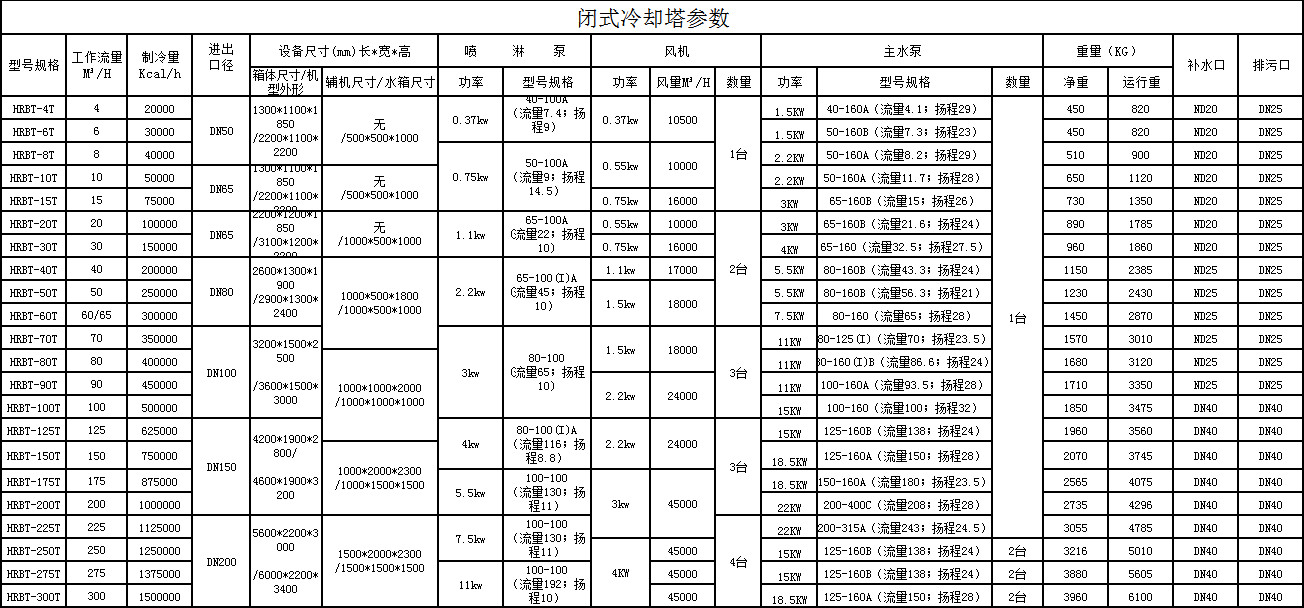

閉式冷卻塔的工作原理

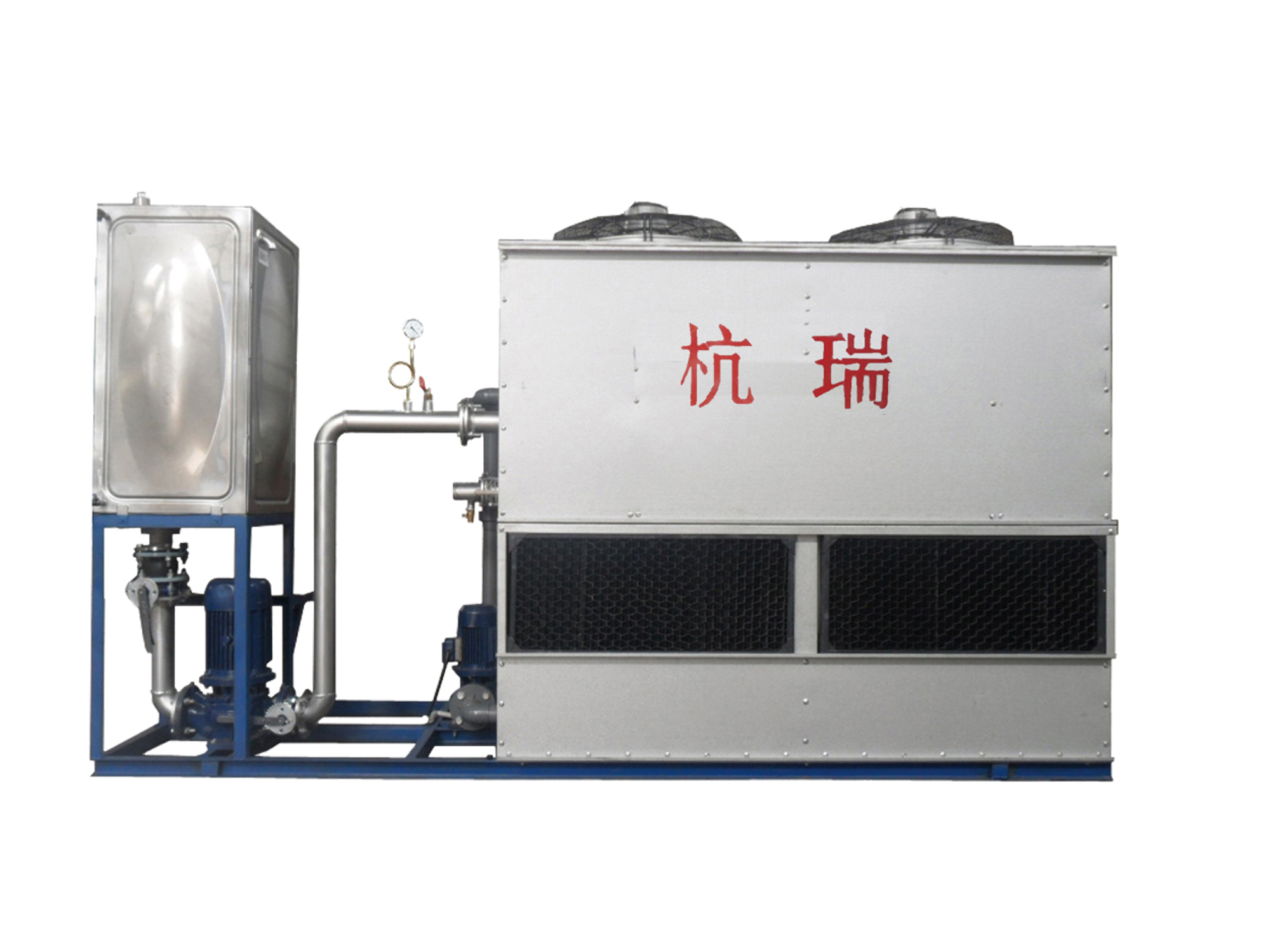

閉式冷卻塔主機由殼體、換熱器、風機、噴淋水泵、收水器、水槽及管路閥門等零部件組成。
閉式冷卻塔將冷卻塔和熱交換的功能合在一起,將工藝流體的溫度降低到相當接近空氣濕球溫度的情況下。系統工作時,需要冷卻的工藝流體在蛇形的熱交換器盤管內部流動,外部有噴淋系統以持續濕潤盤管表面。噴淋到盤管上的水流經一段具有高效冷卻作用的PVC熱交換層進行冷卻后再落至集水盤中以再循環利用??諝馔瑫r吸入并通過盤管和PVC熱交換層,使得一部分水蒸發。氣流中所夾帶的所有水分均由飛濺水擋水板進行回收,并送回至集水盤。熱量被噴淋水蒸發的過程中帶走,進而冷卻盤管及盤管中工藝流體。
部件說明
閉式復合冷卻塔擁有獨特技術:
(1)、優質的換熱盤管與熱交換層進行優化組合,并輔以寬闊的進風面,實現了風水同向的最佳蒸發換熱方式,有效的降低了循環水的溫度,換熱效率顯著提高。
(2)、空氣和噴淋水以順暢、平行和向下的路徑流過盤管表面,維持了完全的管外覆蓋,最大限度的與冷卻盤管接觸,在這種平行的流動方式下,水不會由于空氣流動的影響出現與管底側分離的現象,從而消除了有利于水垢形成的干點。
1. 閉式冷卻塔心臟部件
冷卻器采用國際標準的T2脫酸紫銅管制作,全部為裸紫銅圓管,不加翅片,以保證其冷卻效果??逛P蝕能力強,熱脹冷縮系數小,傳熱性能高,抗高溫環境,抗老化,防腐蝕,不會被有機物軟化,不會被有害氣體或液體滲透,能殺細菌,使用壽命長。
國際最新型的獨特盤管設計,采用蛇形,保證一定的傾斜角度,使得在不使用的情況下冷卻器里的介質水完全排凈,避免北方的客戶在冬季被凍壞,延長冷卻器的使用壽命。
(1)、平行的空氣和水流路
較佳的水覆蓋與管外表是由于空氣和噴淋水以順暢、平行和向下的路徑流過盤管表面,維持了完全的管外覆蓋。在這種平行的流動方式下,水不會由于空氣流動的影響出現與管底側分離的現象,從而消除了有利于水垢形成的干點。
(2)、增加流過盤管表面水流量
盤管表面的噴淋水流量超出絕大多數傳統型閉式冷卻塔水流量的一倍以上。主要的熱傳導表面持續濕潤可以降低發生結垢的可能性。由于FBH獨特的熱傳導系統,使得這一更高的流量的淋水并不需要增加噴淋水泵的馬力。
(3)、蒸發過程主要發生在PVC熱交換層部分
FBH采用了結合主要和輔助傳導表面的橫流技術。主要熱傳導表面即紫盤管,它是閉式塔的主要部件,FBH的盤管在有害結垢防護方面的效果更好,這是由于FBH盤管主要依靠顯熱熱傳導的方式,比其它主要依靠潛熱傳導(蒸發熱傳導)的方式,盤管表面的結垢可能性更低。
(4)、較低的噴淋水溫度
在較低的溫度下的噴淋水中,由于易結垢的成分保持在溶解狀態下,而不是以固體方式沉積在盤管表面,所以結垢的傾向更低。在FBH產品中,由于采用了輔助熱傳導表面設計,比其他的設計方式,盤管表面噴淋水溫度要低6℃-8℃,較低的噴淋水溫度便使得FBH的結垢可能性比其他的設計方式降低約25%。單此項特點就帶來了比前3項特點合起來更高的降垢效果。
(5)、盤管的設計采用了低壓降的傾斜式設計理念,確保流體流動更加順暢,阻力損失更小。
2.高強度設計
冷卻塔的塔體抗風壓達到150Kgf/m2,完全可以承受十二級臺風時(風速大于240千米/小時)的荷載,抗地震烈度達到VIII度(八級)。
3.結構及選材
(1)外殼——鍍鋅鋼板
(2)采用高強度螺栓,能適應比較惡劣運行環境,是理想的抗環境條件變化的冷卻塔建材,同時能抵抗紫外線所造成的老化,抗腐蝕能力強,能保證設備的綜合使用壽命。
(3)性能優良的冷卻塔專用的電動機,根據閉式冷卻塔工作環境下的特殊要求而專門設計。方便更換、拆卸、維修,無故障運行時間長,具有效率高,防護等級高(IP55),絕緣等級高(F級)等特點,能在冷卻塔濕熱環境條件下長期連續低能耗運行。
(4)預冷填料采用薄膜式填料,薄膜式阻燃型淋水填料散熱面積大,熱力性能高,集導風、散熱、收水功能于一體。安裝,填料方便安裝、拆卸、清洗而不至于破填料,從而延長使用壽命。
閉式冷卻塔填料PVC片材為原生料,具有非常強的抗寒凍性能,優越的親水性,熱力性能和抗腐蝕能力。填料片為難燃型材料。而且其防腐爛、抗衰減或生物侵害方面是換熱界最好的,使用壽命長。配有高效收水結構,保證冷卻塔的運行飄逸率不大于0.001%,填料采用懸掛式放置于設備集水箱之上,便于拆卸清理。
(5)閉式冷卻塔布水系統,采用重力自然池式布水,配水池水平,孔口光滑,積水深度為200mm,其優點是防止堵塞、布水均勻。
(6)風機:——低轉速的冷卻塔低噪音專用風機,采用防腐性能極佳的鋁合金材質,性能優良,能承受較高的靜壓,效率高且節能,工作穩定,可靠性高,無故障運行時間長,設計為低轉速運行,運行噪音低。
