適用壓縮機類型：螺桿式壓縮機,活塞式壓縮機,壓縮空氣及過濾器

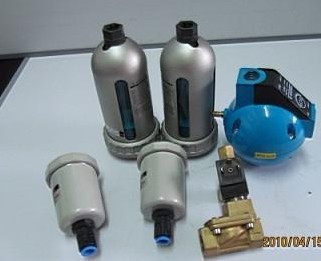

浮球式自動排水器AD-402
產品介紹：
常用于自動排除管道低處、冷凍式空氣干燥機、油水分離器、貯氣罐及各種空氣過濾器底部等處的積水?？砂惭b在不便于進行人工排放污水的地方，如高處、低處、狹隘處；特別是安裝在用氣量較大、放水次數較頻繁的地方，可防止人工排水被遺忘而造成壓縮空氣被冷凝水重新污染
產品特點：
自動排水,不需人手操作,防塵,耐用可靠；標準配有殼體罩；保證耐壓力1.5MPa{15.2kgf/cm2}；.高使用壓力1.0MPa{10.2kgf/cm2}；作動壓力范圍0.15-1.0MPa{1.5-10.2kgf/cm2}；環境和流體溫度5-60℃；接管口Rc(PT)1/2；排水口Rc(PT)3/8；重量0.62
工作原理：
1、當水杯內無壓力時，浮子關閉內腔，活塞被彈簧壓下，而冷凝水通過排水孔排出2、水杯內有壓力時，當壓力在1kgf/cm2以上時，活塞克服彈簧向上壓，因而排水孔關閉，水杯內部與外界隔斷。3、水杯內有冷凝水時，當冷凝水收集到某程度時，浮子因浮力升起，打開內腔孔，壓力進入內腔，活塞被壓力和彈簧壓下，冷凝水通過排水導管排水。
定期保養：（按下列順序分解、清潔及反向組合）
A：切斷排水器入口空氣；B：松開減壓螺絲放氣；C：確認排水器內無壓力卸下連接螺套；D：卸下粗濾網濾網固定螺母；E：反時針旋下排水導管、水杯、浮球、排水導管分解并取下細濾網；F：卸下控制桿取出閥及浮子；G：用雙手各握腔體與排水管小心往90度角用力使其分開，取出彈簧和精濾網及泄氣薄片；H：用中性洗劑徹底清除污漬，按相反次序組合正常使用。
注意事項：
1、.高使用壓力為1.0MPa；2、流量必須大于400L/min,壓力在0.15MPa以上；3、清潔的主要部件為精濾網及泄氣片，其直接影響活塞動作。
4、安裝排水管時,要用內徑10毫米,以上的管子,長度不能超過5米,不要使管子向上彎。
圓球式自動排水器性能特點：
圓球式壓縮空氣冷凝水自動排水器與傳統機械式自動排水器結構不同，屬連續式滴排。外殼采用鋁合金鑄造，表面噴塑固化，內外壁耐腐蝕，內裝有不銹鋼浮球排水系統。本產品運行可靠、無噪音、無需通電、無壓縮空氣損失、不易堵塞，是壓縮空排污閥的理想選擇。
工作原理：
圓球式排水器是采用壓鑄鋁殼組合的自動排水器，內裝有浮球排水系統。當排水浮力比排水浮球的重量和壓縮空氣施加的壓力小時，排水口關閉；當浮力上升時，排水浮球上升，排水口打開；當冷凝水減少時排水口再次關閉，如此循環。
安裝要求：
★實際使用壓力和溫度不能超過標簽所示。
★排水器安裝前，應首先清除壓縮空氣系統中的污垢、銅屑、鐵銹等，建議在全壓下將系統排空1分鐘后，再安裝。
★安裝時需把此自動排水器安裝在設備排水裝置的下方，否則冷凝水將會漲滿，影響排液效果。
★排水口可作“自由流出孔”，或安裝排水管。
維護與保養：
擰開手動排水鈕，讓排水器內水液流完，直至設備內壓縮空氣進入球體內缸幾分鐘，再關閉手鈕。如排出的水液多于0.5升，即證明自動排水器有堵塞，必須將排水器徹底清潔干凈。每年至少一次拆開自動排水器進行內部配件清洗。清洗時，可使用肥皂水或洗潔精清洗，切勿使用有機溶劑，以免損壞橡膠類配件。
